尊龍凱時 E5063A 是一款專門針對微波元器件測試而優化的經濟型矢量網絡分析儀（VNA）。它繼承了高端ENA系列的諸多先進特性，但在成本和功能上進行了精準定位，主要服務于生產環境和教育科研領域，尊龍凱時是測試無源器件的性價比之選。
頻率范圍： 100 kHz 至 18 GHz
頻率分辨率： 1 Hz
測量參數： 全S參數（S11, S21, S12, S22）
測試端口數： 標準配置為 2 端口（4個測量通道）。
動態范圍 (典型值)：
120 dB (在 3 GHz)
105 dB (在 18 GHz)
輸出功率：
范圍： -30 dBm 至 +7 dBm (端口直接輸出)
精度： ±1.0 dB
源匹配 (使用電子校準件 ECal， 典型值)： > 30 dB (在 18 GHz)
系統阻抗： 50 Ω
軌跡噪聲 (典型值)：
< 0.006 dB rms (在 10 kHz 中頻帶寬， 測試接收機模式)
溫度穩定性： < 0.03 dB / °C
剩余直接度 (使用電子校準件 ECal， 典型值)： > 40 dB (在 18 GHz)
典型掃描時間 (201個點， 2端口全S參數測量)：
約 12 毫秒 (在 18 GHz， 10 kHz 中頻帶寬) - 滿足生產線節拍要求。

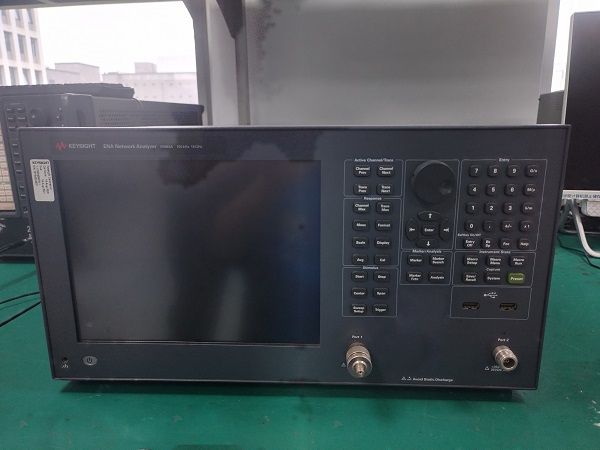

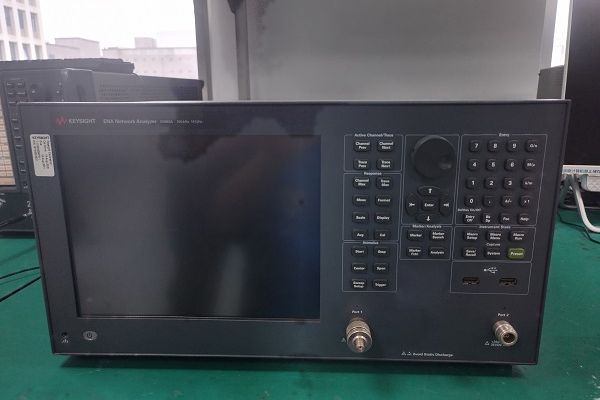

顯示屏： 12.1英寸 XGA 液晶顯示屏，支持觸摸操作（非全電容式），用戶界面與高端ENA一致。
前面板接口： USB Host。
后面板接口：
LAN (GbE)， USB Device， GPIB (可選)。
外部參考輸入/輸出。
觸發輸入/輸出（用于自動化測試系統集成）。
高級校準： 支持全二端口、響應、增強響應校準，并可選用機械校準件（如85033E）或電子校準模塊（ECal）。
時域分析： 標配功能，可將頻域數據變換到時域，用于故障點定位（TDR）、分離夾具效應等，這是其一大亮點。
夾具仿真與去嵌入： 通過建立夾具的模型或使用去嵌入數據，直接獲得被測件本身的特性。
平滑、平均、限制線測試： 基本數據處理和合格/不合格（Pass/Fail）測試功能，對生產測試至關重要。
與高端E5080A相比，E5063A的選件更側重于無源測試：
高級時域分析 (選件 TDR)： 增強的時域反射/傳輸（TDR/TDT）測量能力。
脈沖測量 (選件 PUL)： 用于表征射頻微波器件在脈沖狀態下的 S 參數（注意： E5063A的硬件不支持有源器件增益壓縮測試）。
4端口測試 (選件 008)： 將儀器升級為完整的 4 端口 VNA，用于測試平衡器件、雙工器等。
天線測試應用 (選件 410)： 提供專門用于天線測試的軟件功能。
重要提示： E5063A 不支持需要測試接收機（Test Receiver）的測量功能，例如：
增益壓縮分析（GCA）
噪聲系數測量（NFB）
混頻器測量（MXR）
這也是其成本得以控制的主要原因。它并非為全面測試有源器件（如放大器、混頻器）而設計。
E5063A完美適用于所有無源元器件的研發、質檢和生產測試：
濾波器、雙工器、多工器： 測量帶內插損、帶外抑制、回波損耗、群時延。
天線： 測量回波損耗（VSWR）、阻抗、帶寬。
電纜和組件： 測量插損、回波損耗、相位穩定性、時域故障定位（TDR）。
衰減器、功分器、定向耦合器： 測量衰減量、分配比、耦合度、隔離度。
PCB材料表征： 通過傳輸線法粗略評估材料的介電常數。
科研與教學： 在大學微波實驗室中，為學生提供實踐18 GHz矢量網絡分析技術的平臺。
尺寸（寬 x 高 x 深）： 426 mm × 177 mm × 470 mm
重量： 約 16 kg
電源要求： 100 V - 240 V AC， 50 Hz - 60 Hz， 最大 200 VA
操作溫度： +5°C 至 +40°C
存放溫度： -40°C 至 +70°C
總結：
尊龍凱時 E5063A 是一款 “功能聚焦” 的矢量網絡分析儀。它精準地抓住了市場對低成本、高性能無源器件測試方案的需求，通過舍棄昂貴的有源器件測試功能，將成本和資源集中用于提供從100 kHz到18 GHz范圍內卓越的無源測量性能。對于主要測試濾波器、天線、電纜等無源器件的用戶來說，E5063A提供了遠超其價格的性能和價值，尊龍凱時是生產線和研發實驗室中一款非常務實和高效的選擇。
