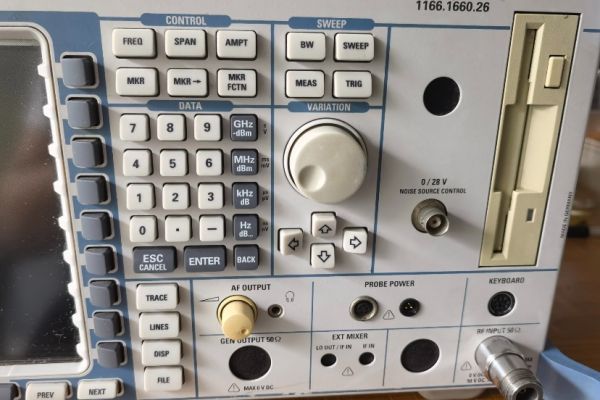

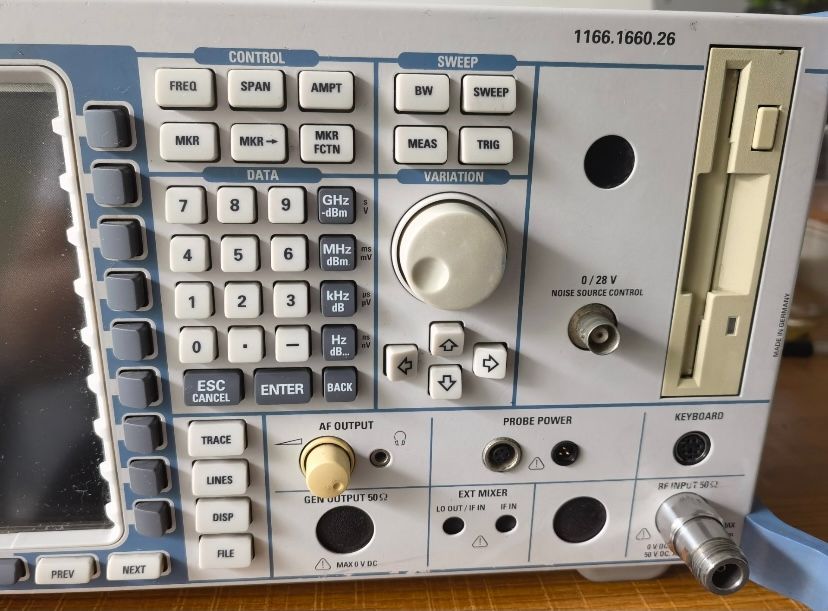

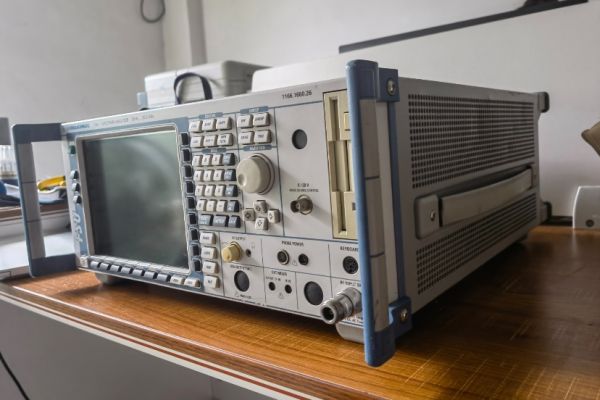

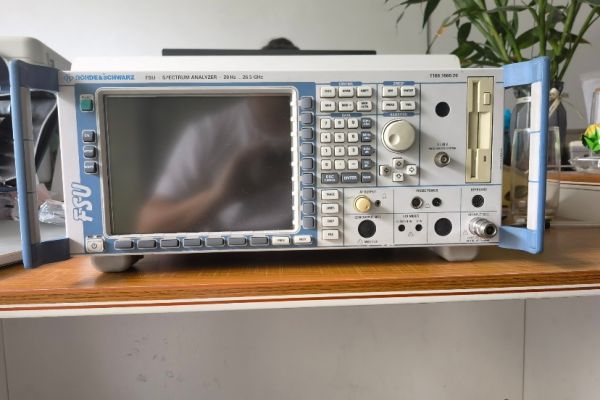

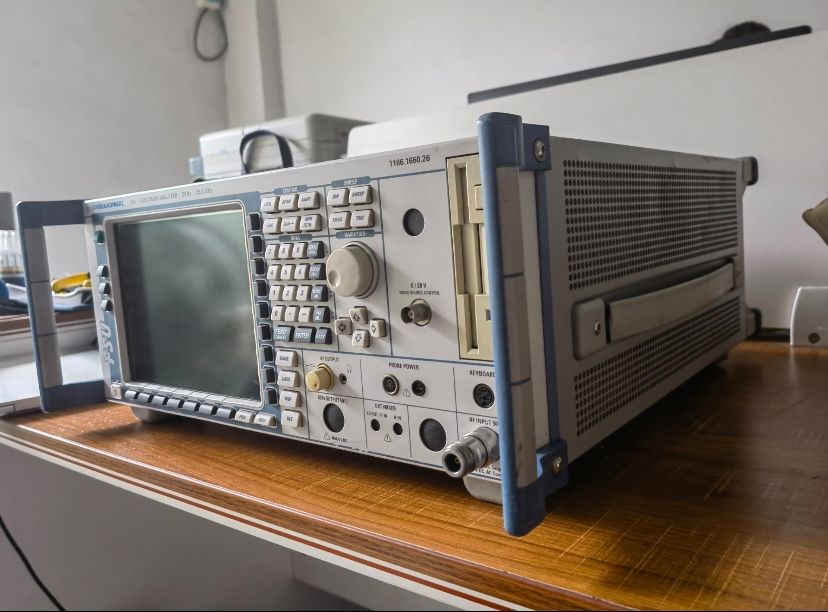

R&S FSU26 是 R&S FSU 系列頻譜分析儀中的一款高性能型號，其最大頻率范圍為 20 Hz 至 26.5 GHz。它以其出色的相位噪聲、動態范圍和測量精度而聞名，廣泛應用于研發、生產、認證和維護等領域。
R&S FSU26 頻譜分析儀 技術規格書
1. 關鍵特性摘要
頻率范圍： 20 Hz 至 26.5 GHz
出色的相位噪聲： 典型值 -118 dBc (1 GHz載波， 10 kHz偏移)
大的動態范圍： 三階交調截斷點（TOI）典型值 +17 dBm
低顯示平均噪聲電平（DANL）： 典型值 <-155 dBm (1 GHz， 前置放大器開啟)
高測量精度： 總體電平不確定度 < 0.3 dB
豐富的測量功能： 標配模擬調制分析、脈沖測量；可選數字調制分析（如VSA）、噪聲系數、相位噪聲、EMI預合規測試等。
大尺寸彩色觸摸屏： 提供直觀的用戶操作體驗。
---
2. 詳細技術規格
2.1 頻率特性
頻率范圍：
標準： 20 Hz 至 8 / 13.6 / 26.5 GHz (取決于型號，FSU26為26.5 GHz)
使用外部混頻器可擴展至更高頻率（如 1.1 THz）
頻率分辨率： 0.01 Hz
頻率精度： ± (頻率讀數 x 參考頻率誤差 + 跨度 x 0.1% + 10 Hz + 分辨率帶寬 x 0.1%)
剩余FM： < 1 Hz rms (在 1 kHz 環路帶寬下， 1 GHz 載波)
2.2 幅度特性
幅度范圍：
標準： -150 dBm 至 +30 dBm
使用衰減器可擴展至 +45 dBm
平均顯示噪聲電平（DANL）：
@ 1 GHz， RBW=10 Hz： <-150 dBm (前置放大器關)， <-165 dBm (前置放大器開)
@ 26 GHz， RBW=10 Hz： <-140 dBm (前置放大器關)， <-155 dBm (前置放大器開)
相位噪聲（典型值）：
10 kHz偏移： <-118 dBc (1 GHz)
100 kHz偏移： <-124 dBc (1 GHz)
1 MHz偏移： <-144 dBc (1 GHz)
三階交調截斷點（TOI）： 典型值 +17 dBm
二階交調截斷點（SOI）： 典型值 +60 dBm
1 dB壓縮點： 典型值 +10 dBm (混頻器輸入)
總體幅度精度： < ± 0.3 dB (對于 > -50 dBm 的電平)
2.3 分辨率帶寬（RBW）
范圍： 1 Hz 至 50 MHz
類型： 模擬同步調諧（-3 dB帶寬）， 數字（-6 dB帶寬， 可選）
選擇性： 模擬： 4.1：1； 數字： 可選 5：1 或 15：1
2.4 掃描與測量速度
掃描時間范圍： 1 ms 至 8000 s
最大點數： 2001 點
快速掃描模式： 支持， 可顯著提高掃描速度
2.5 顯示特性
顯示屏： 10.4英寸 TFT 彩色觸摸屏
分辨率： XGA (1024 x 768 像素)
顯示平均噪聲電平（DANL）優化： 通過視頻帶寬（VBW）和平均功能實現
2.6 輸入與輸出
輸入阻抗： 50 Ω， N型 female
最大輸入功率：
+30 dBm (DC耦合， 衰減器 ≥ 10 dB)
+20 dBm (AC耦合)
±0 V DC (DC耦合， 衰減器置0)
輸入衰減器： 0 至 70 dB， 步進 2 dB
預放大器： 可選， 典型噪聲系數 6 dB， 增益 > 25 dB
參考輸入/輸出： 10 MHz， 50 Ω

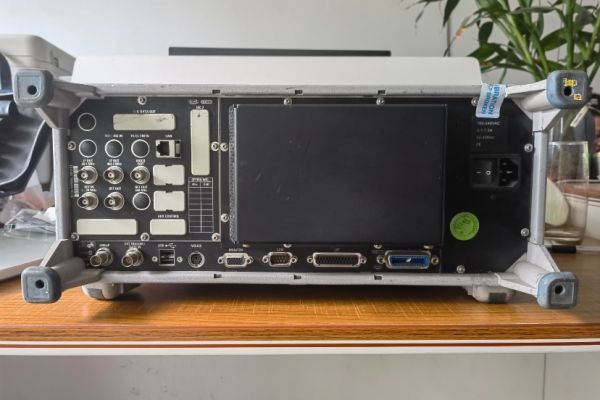

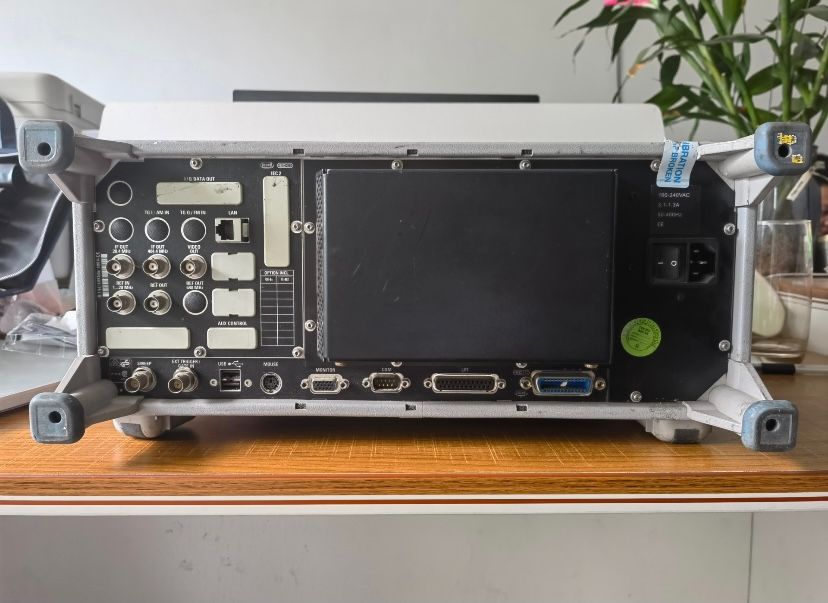

其他接口： LAN (GPIB可選)， USB， 并行打印機接口， 后面板視頻輸出
---
3. 可選功能與測量應用
R&S FSU 的強大之處在于其豐富的可選軟件和硬件功能，可擴展為多用途測試平臺。
模擬調制分析 (標配)： AM， FM， PM， ØM
脈沖測量 (標配)： 脈沖參數， 脈沖譜
數字調制分析（VSA） (選項)：
支持所有常見標準： 5G NR， LTE， WLAN (802.11a/b/g/j/p/n/ac/ax/be)， Bluetooth， DMR， NADC， GSM， EDGE， 通用 I/Q 分析等。
相位噪聲測量 (選項)： 內置互相關功能， 可表征振蕩器和信號源的相位噪聲， 無需第二源。
噪聲系數測量 (選項)： 配合噪聲源， 可精確測量放大器、變頻器等的噪聲系數和增益。
EMI預合規測試 (選項： R&S FSU-K9)： 提供 CISPR 帶寬、探測器（峰值、準峰值、平均值、RMS）、加權等功能， 滿足電磁干擾預測試需求。
音頻分析 (選項)： 解調和分析音頻信號。
外部混頻 (選項)： 使用 R&S FS-Zxx 系列諧波混頻器， 將頻率測量范圍擴展至 1.1 THz。
---
4. 典型應用
無線通信研發與生產： 對復雜信號進行矢量分析， 如 5G、WLAN、衛星通信信號。
雷達與電子戰（EW）系統測試： 精確的脈沖參數和頻譜分析。
元件測試： 放大器、濾波器、混頻器等的特性測試。
振蕩器與頻率源表征： 高精度的相位噪聲測量。
EMC預合規測試： 在產品進行正式認證前進行干擾排查。
教育與研究： 高頻和微波領域的教學與科研。
---
5. 物理特性與環境
尺寸（寬 x 高 x 深）： 約 426 x 177 x 480 mm (不含支腳和把手)
重量： 約 18 kg
電源要求： 100 V 至 240 V AC， 50 Hz 至 60 Hz
操作溫度： +5°C 至 +40°C
存放溫度： -40°C 至 +70°C
