System integration
發表時間：2023年09月05日
測試目的：
電源線、通信線等線纜容易成為天線而接收150kHz-230MHz的電磁場。該系統用來模擬對EUT施加傳導干擾信號來驗證 EUT的抗干擾能力。測試方法：CDN注入、電磁鉗注入、電流鉗注入、直接注入。

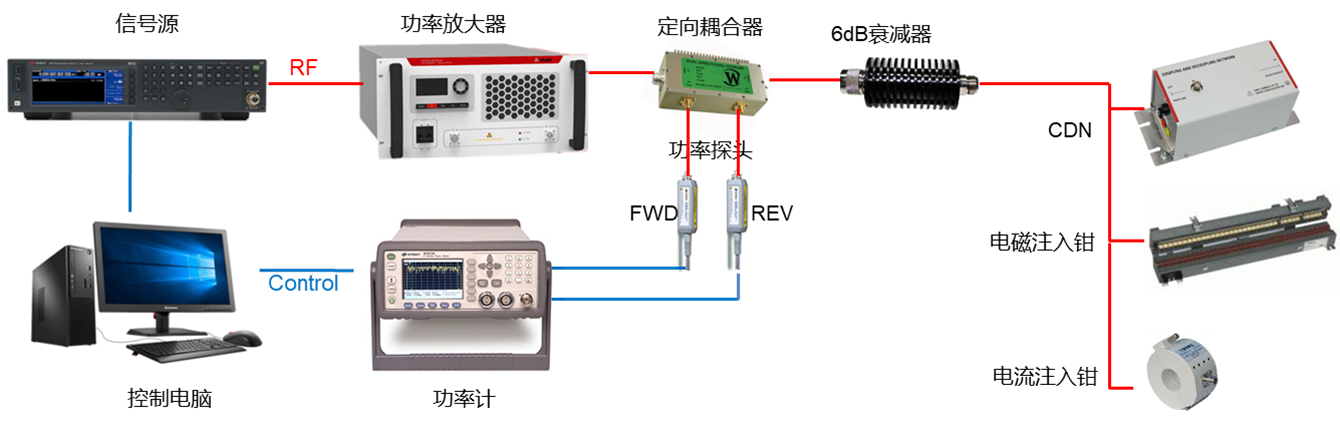

系統組成：
序號 | 名稱 | 推薦型號 | 分項描述 |
1 | 測試軟件 | JS35-CS | 輻射抗擾度自動化測試軟件 |
2 | 信號發生器 | N5171B | 9kHz-1GHz |
3 | 功率放大器 | NTWPAS系列 | 頻率范圍：9kHz-230MHz(根據客戶需求) |
4 | 功率計 | N1914A | 雙通道 |
5 | 功率探頭 | - | 頻率范圍：9kHz-230MHz |
6 | 6dB衰減器 | - | 承受功率：75W(根據客戶需求) |
7 | CDN | - | 頻率范圍：9kHz-230MHz |
8 | 電磁鉗 | - | 用于電磁鉗注入法 |
9 | 電流注入探頭 | - | 用于電流鉗注入法 |
系統特點：
■ 支持用戶任意設置模式測試
■ 支持自動校準功能
■ 高精度輸出，測試結果一致性高
■ 滿足如音頻，視頻，電壓，電流等監控
■ 支持測試失敗或異常時，監控畫面與測試結果對應保存
系統使用范圍：
測試范圍：0. 15MHz-230MHz
測量標準：符合IEC 61000-4-6，EN 61000-4-6，GB 17626.6等國家或地區標準
適用的產品范圍：滿足民用產品，輕工業產品，工科醫產品，軌道交通等產品的抗擾度測試；滿足手機等無線峰窩通信產品音 頻突破測試要求；滿足CISPR 35對顯示，語音，通訊等監控需求
